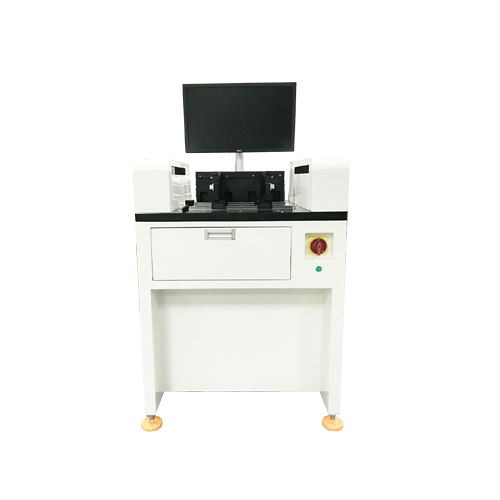

一、PCB板针脚高度测量仪  JT-D120440 系列

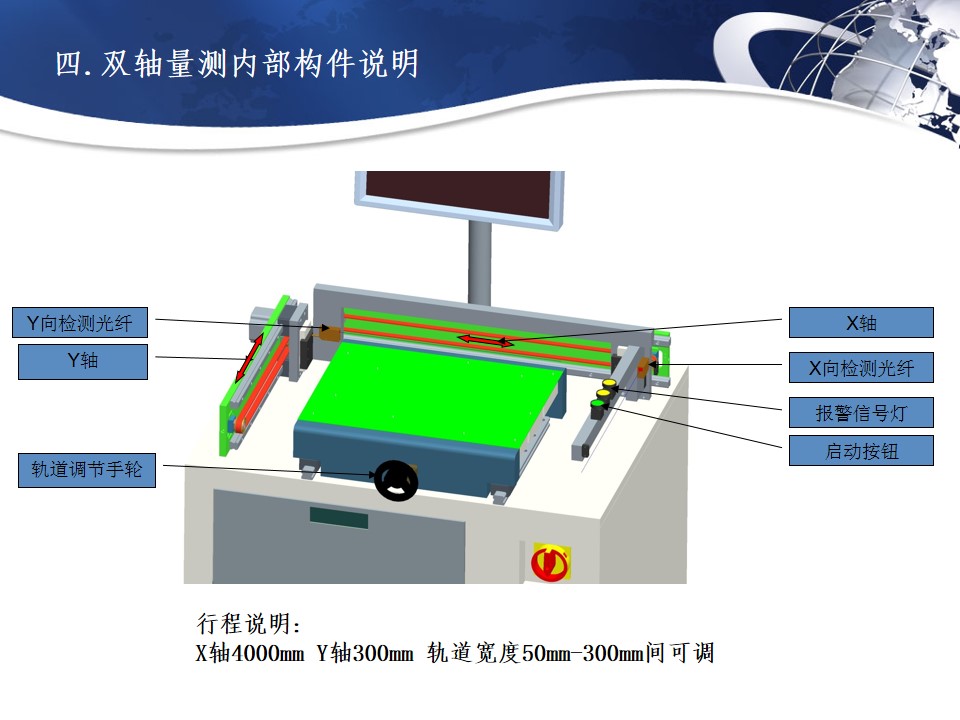

PCB板针脚高度测量仪，别称PCB板元件针脚高度扫描仪，包括机架，所述的机架上设有X向扫描模组、Y向扫描模组、产品压平模组和计算机，所述的X向扫描模组、Y向扫描模组分别与计算机电性连接，所述的产品压平模组设于X向扫描模组、Y向扫描模组上方，所述的X向扫描模组相对于产品压平模组在X轴和Z轴方向移动，所述的Y向扫描模组相对于产品压平模组在Y轴和Z轴方向移动。

二、PCB板针脚高度测量仪参数

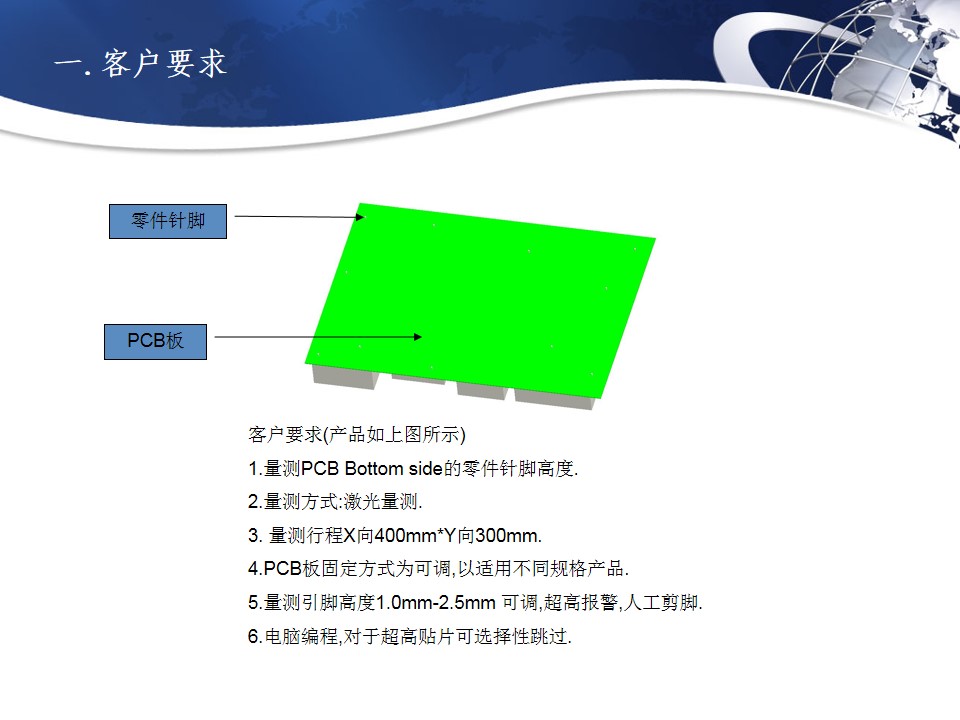

1.量测PCB Bottom side的零件针脚高度.

2.量测方式:激光量测.

3.量测行程X向400mm*Y向300mm.

4.PCB板固定方式为可调,以适用不同规格产品.

5.量测引脚高度1.0mm-2.5mm 可调,超高报警,人工剪脚.

6.电脑编程,对于超高贴片可选择性跳过.

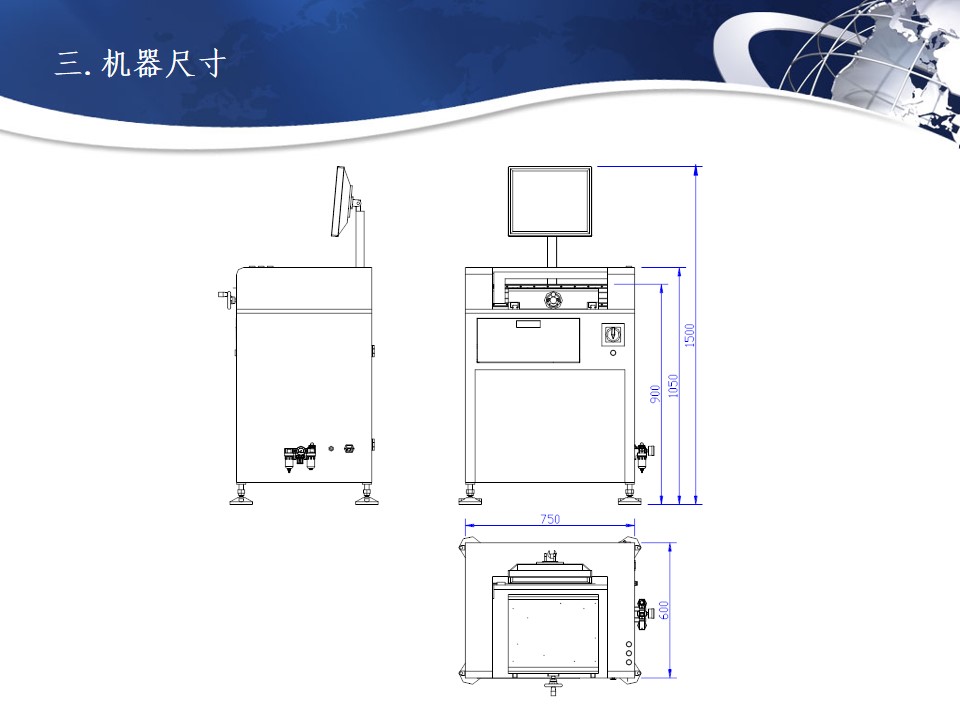

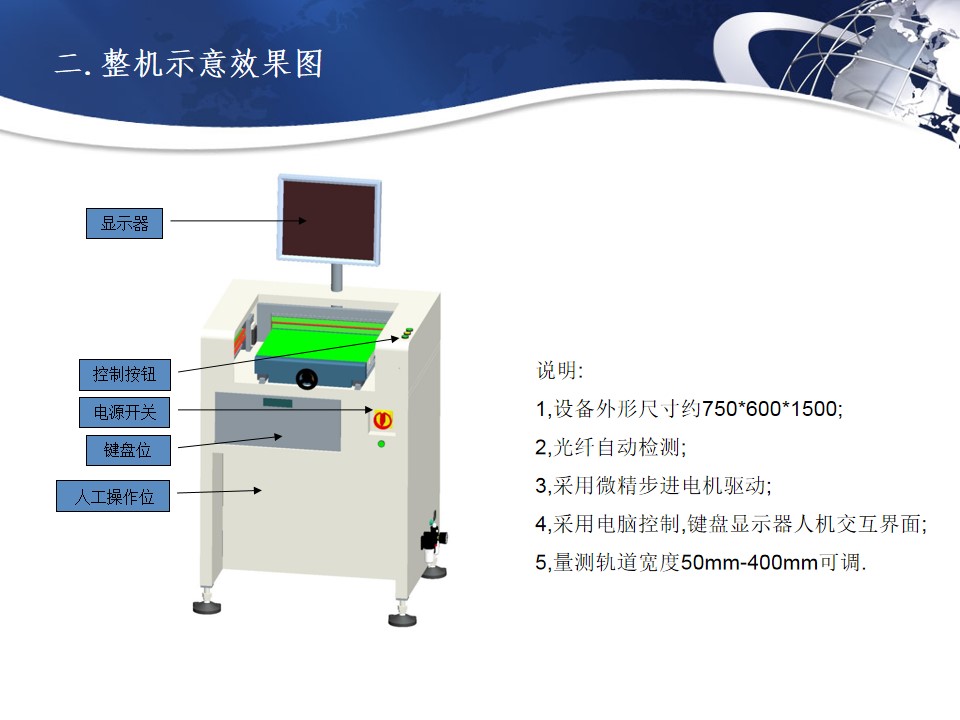

7,设备外形尺寸约750*600*1500;

8,光纤自动检测;

9,采用微精步进电机驱动;

10,采用电脑控制,键盘显示器人机交互界面;

11,量测轨道宽度50mm-400mm可调.
